图说轴承，这个做的太直观易懂了！

轴承是机器中的基础元件，广泛应用于各行各业的机械产品中，被誉为机器的“关节”。凡使用轴承的产品，其性能、精度、寿命、可靠性等都与轴承密切相关，在一些高科技产品中，轴承已被视为核心元件。今天我们来用图片展示轴承的发展变革、工作原理、类型以及应用。

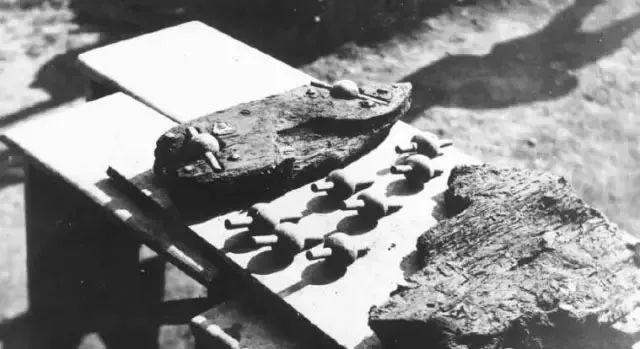

远古时代的轴承

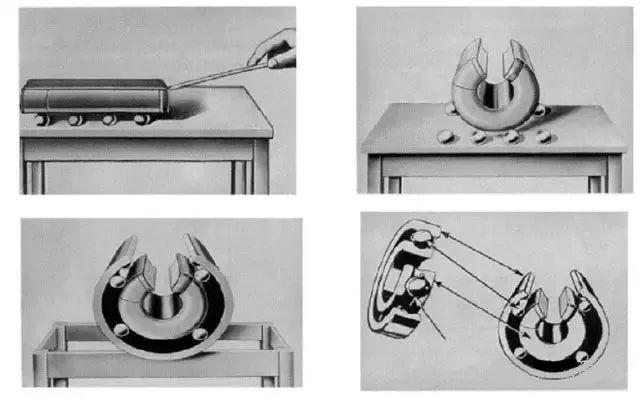

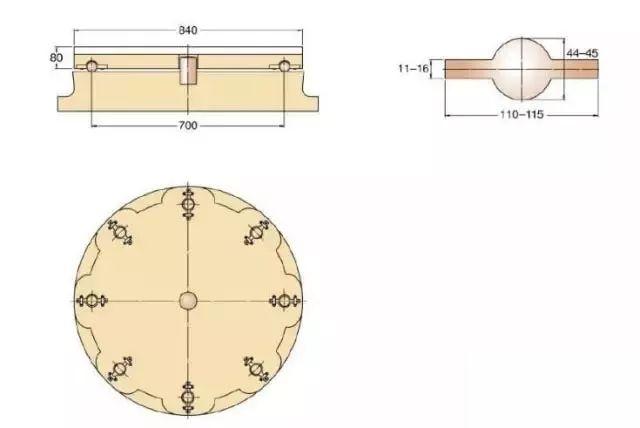

古代轴承复原图

轴承的变革

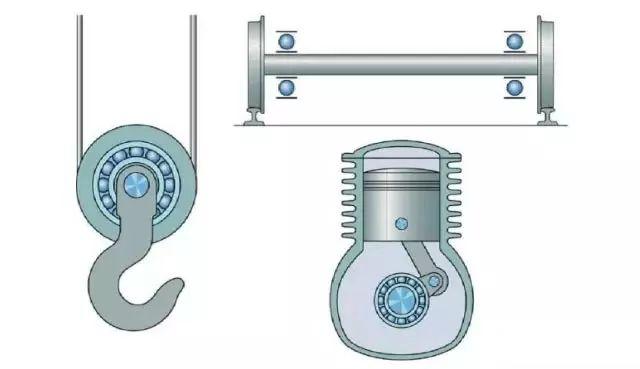

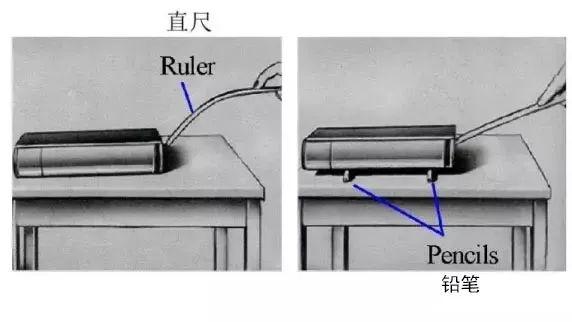

轴承的工作原理

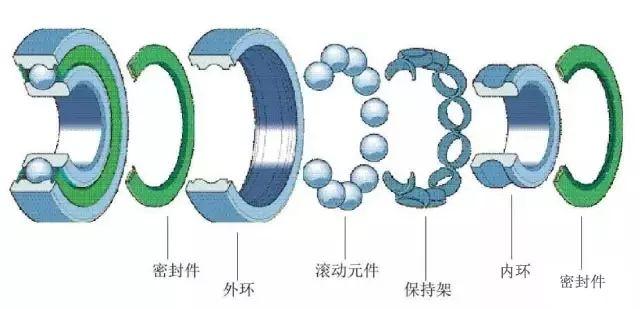

轴承组成（深沟球）

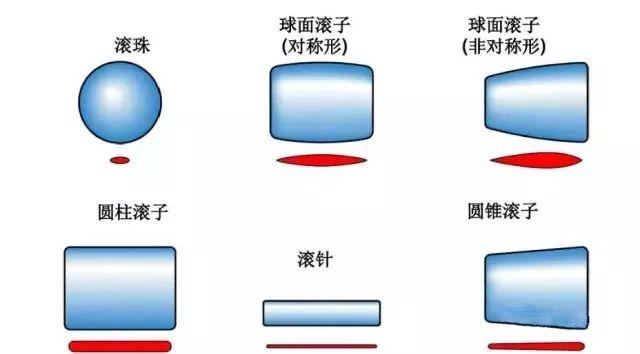

滚动体的类型

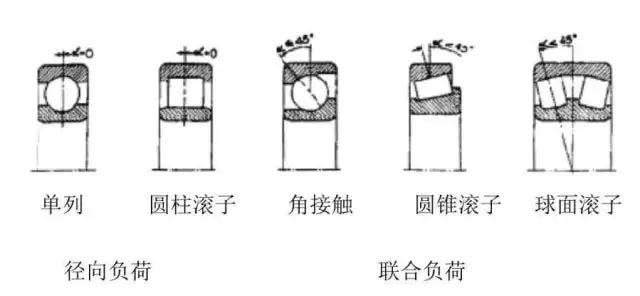

轴承接触角

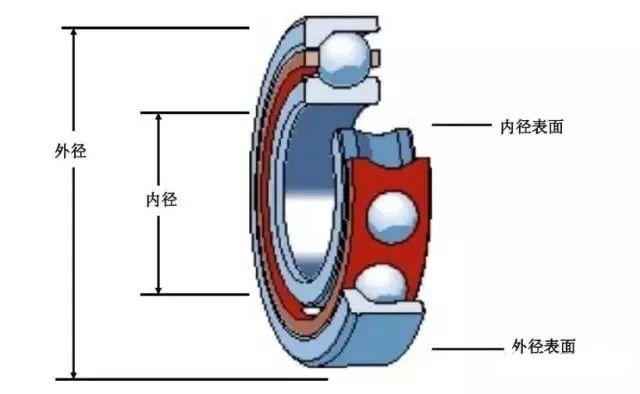

轴承术语

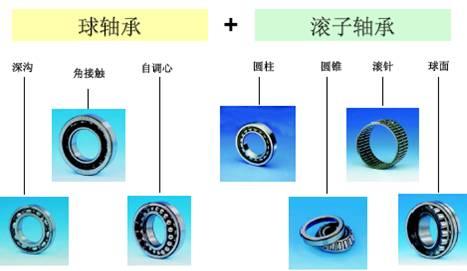

球轴承和滚子轴承系列

保持架材料

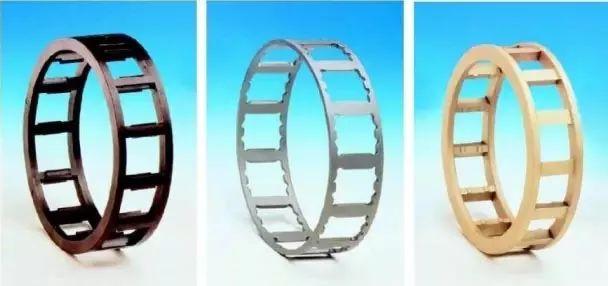

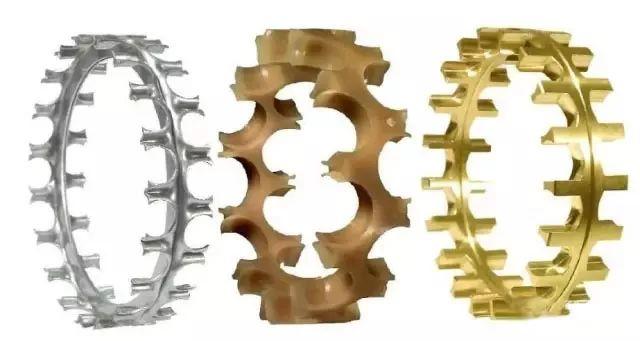

保持架类型

尼龙保持架

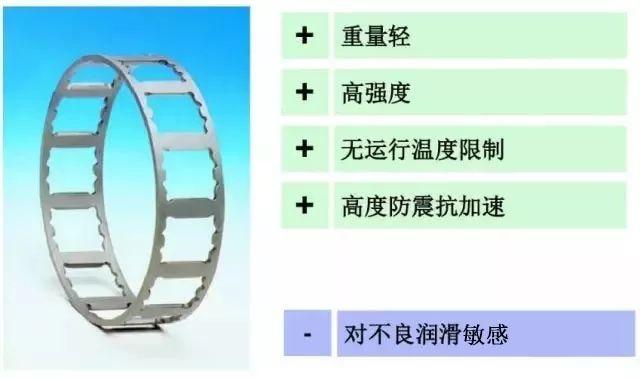

窗式冲压钢保持架

窗式黄铜保持架

轴承是一种精密产品

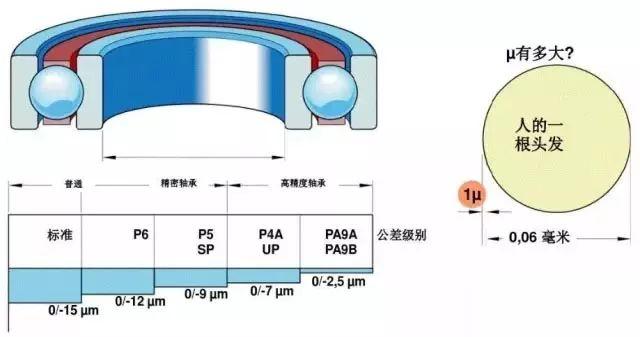

精密等级

美国与世界精度等级设定

内部游隙

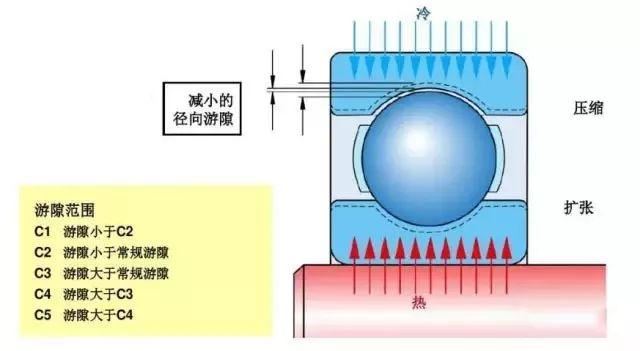

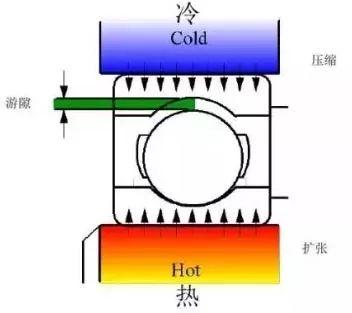

温度对轴承游隙的影响

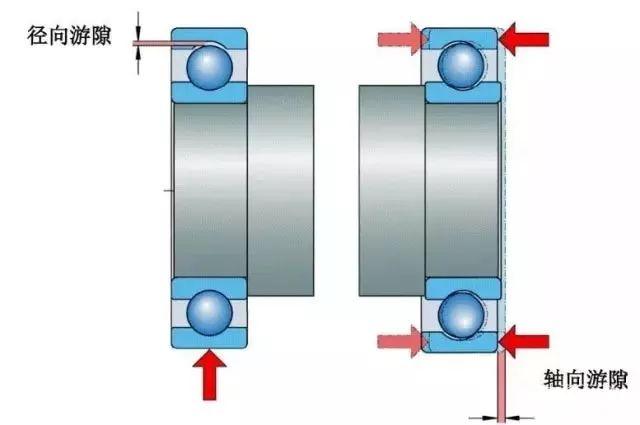

内部径向游隙

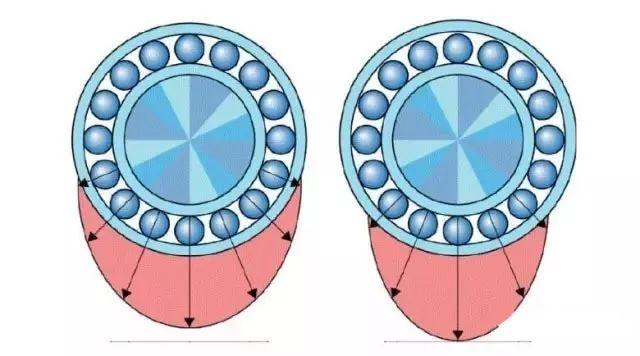

由于游隙变化引起的负荷分布

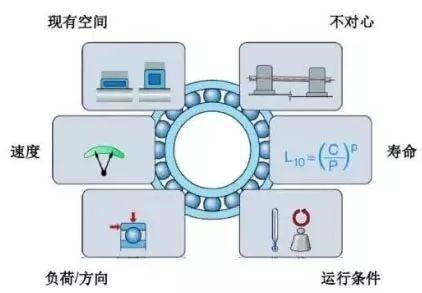

选择轴承因素

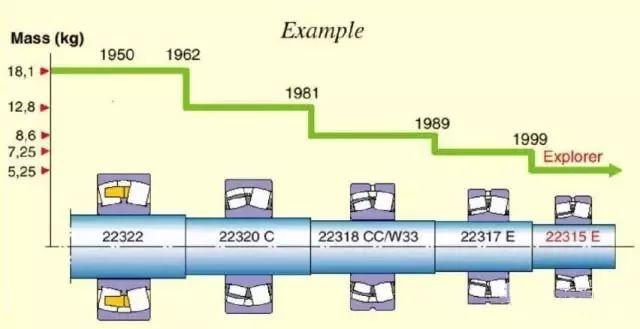

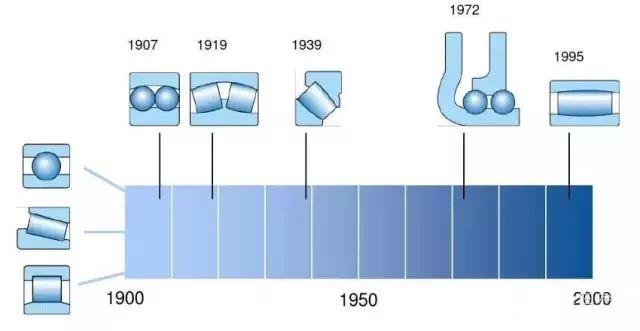

轴承的发展演变

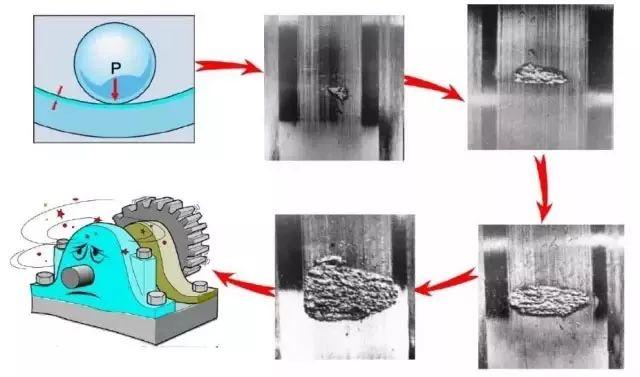

轴承疲劳故障

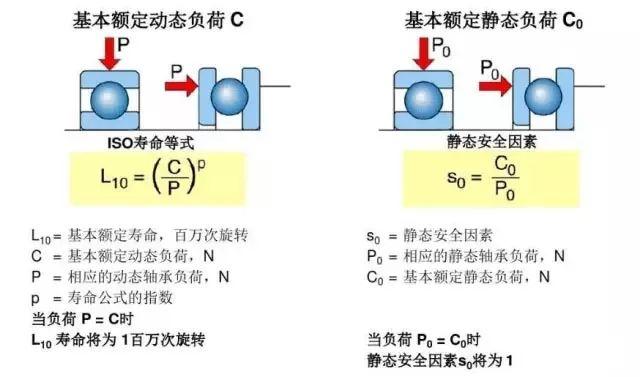

负荷能力

旋转类型

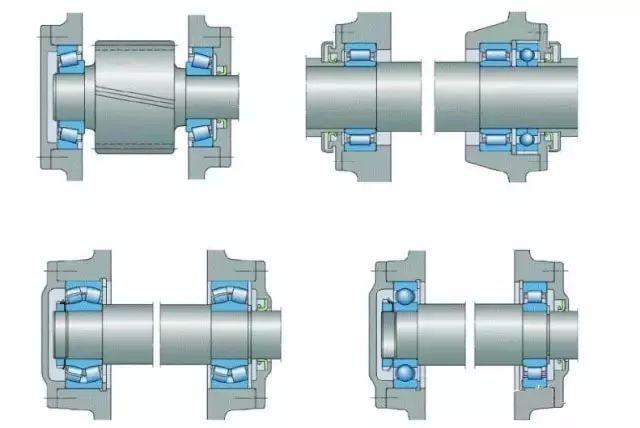

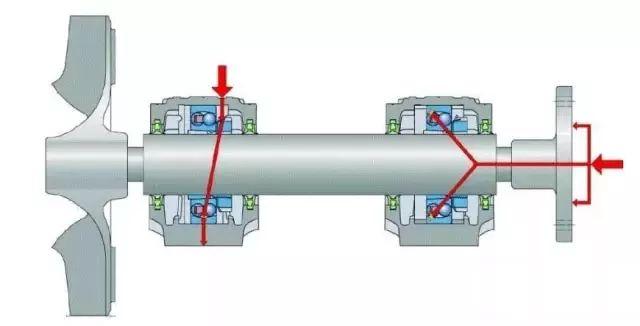

滚动轴承的轴向定位

风扇中轴向移动
